高周波トランス用フェライトコア, EI

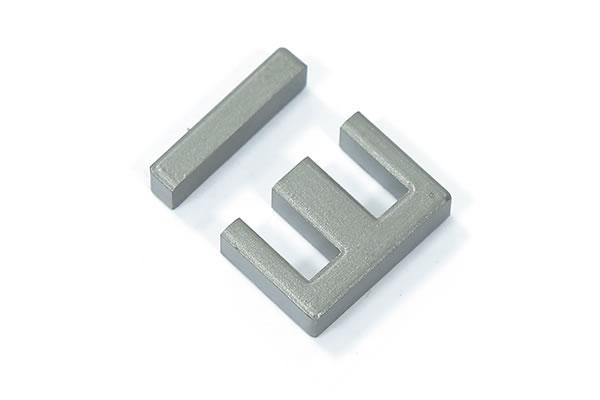

 EI形フェライトコア

現在、我々 は 10 種類以上の原料と、多くの業界で幅広いアプリケーションにつながるドライブトランスのため、フェライトコア 900 以上の仕様を生成しています。

変圧器フェライトコアの特性
1.優れた品質と高い費用対効果の確保のため、当社では東芝窯、玉川プレスから輸入しています。最新の CNC 研削盤だけでなく、高度な焼結技術と形成技術をもたらしました。現在では12,000 トンの年間生産量を実現することができます。
2. 品質保証を第一に、信頼性の高い原料メーカーの日本JFE、韓国 RG 、中国製鐵など主な酸化第二鉄から仕入れます。マンガン酸化物の主なメーカーは、湖南省特殊金属材料工場、Kingray New Materials Science & Technology Co., Ltd.です。
3. 製品品質に細心の注意を払い、原料から最終製品の完成まで厳格な検査を実施します。高精度の測定器、ブルカー x 線蛍光分析装置、高周波電力測定器・パイオニア S4 x 線蛍光分光光度計等があります。

適用:ドライブトランス、高周波トランス、パワーインダクタ、高周波チョークコイル

ドライブ トランスフェライトコアの技術的パラメーター

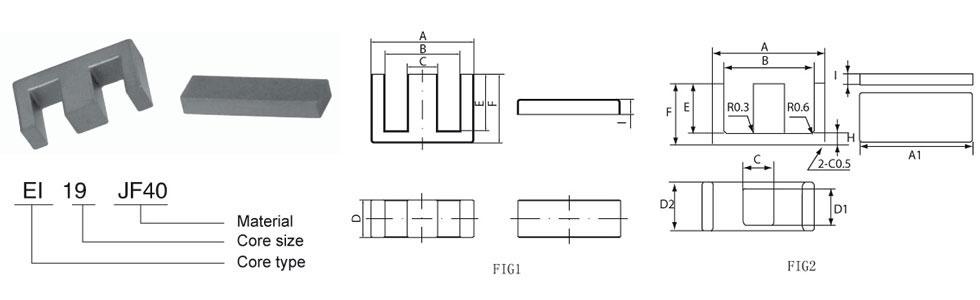

Name Drawing No. Dimensions (mm) Weight Parameters (mm) AL±25% (nN/H2 )
A B C D E F I (g) C1(mm-1) Le(mm) Ae(mm2 ) Ve(mm3 ) AW(mm3 ) AMIN(mm2 ) JF40
EI12.5 802 12.5±0.3 9.1min 2.4±0.2 5.0±0.2 5.1±0.2 7.4±0.25 1.5±0.2 1.8 1.38 21.2 15.3 325 17.9 12 1200
EI15.7 1267 15.7±0.25 8.5±0.2 2.5±0.15 11.0±0.2 0.65±0.15 2.2±0.1 1.55±0.1 2.8 0.35 12.7 36.1 457.9 2 27.5
EI16B 1023 16.0±0.3 11.8min 4.0±0.2 4.8±0.2 10.4±0.3 12.4±0.3 2.0±0.2 3.3 1.85 35.1 19 668.8 42.1 18.75 1200
EI19 852 19.0±0.3 14.0±0.3 5.1-0.5 5.1-0.5 11.3±0.3 13.55±0.3 2.35±0.2 4.6 1.1 31.1 28.5 884 41.8 19.2 1700
EI19A 1051 19.0±0.3 14.5+0.6 -0.3 4.45±0.25 5.2-0.4 11+0.6 -0.1 13.3+0.6 -0.1 2.3±0.2 4.5 1.76 39.8 22.6 898.1 55.3 23.14 1200
EI20 714 20.0±0.3 14.3min 4.55±0.2 5.0±0.25 11.15±0.2 13.5±5.25 2.3±0.2 4.8 1.68 39.2 23.3 914 50.3 23.46 1200
EI22 712 22.0±0.6 15.75min 5.75±0.3 5.75±0.3 11.4±0.3 15.4±0.3 4.0±0.3 9 1.19 44.1 37 1632 60.4 32.49 1800
EI25 715 25.4±0.6 18min 6.8±0.3 6.7±0.3 13.25±0.25 17.25±0.25 3.5±0.2 10 1.22 48.6 39.7 1930 77.9 45.56 1800
EI25B 822 25.3±.4 19min 6.5±0.3 6.75±0.25 12.35±0.25 15.55±0.25 2.7±0.2 9.8 1.15 46.9 40.8 1912 80 39.15 1800
EI28 716 28.0±0.6 18.6min 7.25±0.25 10.7±0.3 13.0±0.3 17.5±0.3 3.5±0.2 22 0.59 49.5 84.4 4170 77.7 77.58 2800
EI29 935 29.0±0.5 20.3min 7.35±0.25 10.7±0.25 12.6±0.3 17.1±0.3 3.5±0.2 22.1 0.6 50.7 82.7 4194.2 81.6 78.65 1250
EI30 717 30.0±0.6 19.5min 10.7±0.3 10.7±0.3 16.25±0.25 21.25±0.25 5.5±0.3 33 0.54 58.8 109 6440 75.3 107 3700
EI33A 728 33.0±0.6 24.2min 9.7±.3 12.7±0.3 19.4+0.4 -0.3 24.3±0.3 5.0±0.3 46 0.57 67.1 118 7640 146.5 104.14 3700
EI33B 728A 33.0±0.6 23.5min 9.7±0.3 12.7±0.3 19.25±0.25 24.05±0.25 5.0±0.3 41 0.57 67.1 118 7640 138.2 113.03 4400
EI40 718 40.0±0.7 26.8min 11.65±0.35 11.65±0.35 21.35±0.35 27±0.35 6.5±0.3 59 0.53 77.4 147 11390 168 135.72 3700
