EPC形フェライトコア

フェライトコアの EPC シリーズは、高い安定性と耐久性を可能にする信頼性の高いサプライヤーによって提供される高品質の金属素材を使用して行われます。強磁性体コアのよりも 900 種類を生成し、完全に少なくとも 10 種類の資材をしました。

適用:インバータ、ドライブ トランス、高周波トランス、パワーインダクタ

品質保証
我々 は製品の品質に大きな注意を払うし、最終製品の原料から厳格な検査を実施します。高精度の測定器、ブルカー x 線蛍光分析装置、高周波電力測定器・開拓者 S4 x 線蛍光分光光度計等があります。

包装
工場を離れる前にすべての磁気製品は、任意の可能な破損または損傷を避けるためにも収納してください。さらに、包装方法は、顧客によって決定されることができます。

トランスコアの技術的パラメーター

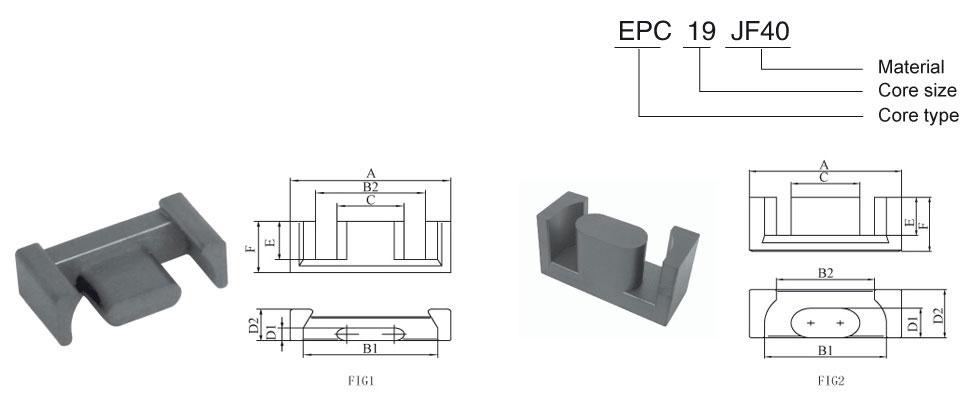

Name FIG. Drawing No. Dimensions (mm) Weight Parameters AL±25% (nN/H2)
A B1 B2 C D1 D2 E F (g) C1 Le (mm) Ae (mm2) Ve (mm3) Aw (mm2) Amin (mm2) JF40
EPC13 1 730 13.2±0.3 10.45min 8.4±0.25 5.6±0.2 2.1±0.1 4.6±0.2 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 23.0 10.8 850
EPC13A 1 866 13.6±0.3 11.2±0.3 9.1±0.3 5.6±0.2 2.1±0.1 4.6±0.15 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 25.8 10.8 850
EPC13B 1 870 13.3±0.3 10.7±0.3 9.0±0.3 5.6±0.2 2.05±0.1 4.4±0.15 4.7±0.2 6.5±0.2 2.10 2.46 30.6 12.5 382.0 24.0 10.6 850
EPC13C 1 1621 13.0±0.3 10.5min 8.3 min 5.5±0.2 2.0±0.2 4.5±0.2 4.5±0.2 6.6±0.2 2.10 2.45 30.6 12.5 382.0 850
EPC1313S 1 1624 13.3±0.3 10.5min 8.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.5±0.2 6.6±0.2 2.20 2.81 29.8 10.6 467.3 850
EPC14 1 941 14.0±0.3 11.3min 9.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.75±0.15 6.8±0.2 2.30 2.40 30.6 12.5 382.0 28.5 10.6 850
EPC1617V 2 1634 17.9±0.3 14..3+0.2-0.3 11.0±0.2 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.5±0.1 6.30 1.28 37.1 29.1 1077.3 2000
EPC1715 1 1028 17.6±0.4 14.3min 12.0±0.5 7.7±0.15 2.8±0.1 6.0±0.15 5.4±0.15 7.9±0.2 4.50 1.86 36.9 19.9 732.2 37.8 19.9 1100
EPC1716VE 2 1642 17.9±0.3 14.0min(14.5) 10.5 min(11.0) 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.6±0.1 6.30 1.28 37.1 29.1 1077.3 2000
EPC19 1 799 19.1±0.5 15.8min 13.1 min 8.5±0.2 2.5±0.2 6.0±0.2 7.25±0.2 9.75±0.2 5.30 2.03 46.1 22.7 1047.0 56.5 19.9 1100
EPC19A 1 831 19.6±0.5 15.9min 13.1 min 8.2±0.2 2.4±0.15 6.0±0.2 7.25±0.2 9.75±0.2 5.50 1.88 43.0 23.0 996.0 59.5 18.4 1100
EPC24 1 826 24.2±0.5 18.1min 16.1 min 12.0±0.2 3.6±0.15 5.9±0.15 10.1±0.2 13.6±0.2 12.40 1.49 58.7 39.4 2311.0 66.7 29.3 1500
EPC25 1 710 25.1±0.5 21.2min 17.5 min 11.2±0.2 4.0±0.2 8.0±0.3 9.0±0.2 12.5±0.2 13.00 1.28 59.2 46.4 2748.0 94.5 31.4 1500
EPC25A 1 875 25.4±0.4 21.05±0.4 18.35±0.4 10.5±0.2 4.0±0.2 8.0±0.2 11.6±0.2 15.1±0.2 15.30 1.70 68.6 40.3 2763.0 122.4 25.6 1300
EPC27 1 853 27.1±0.4 22.0±0.4 19.0±0.4 13.0±0.3 4.0±0.1 8.0±0.2 12.0±0.2 16.0±0.2 18.30 1.39 73.1 54.6 3995.0 108.0 42.5 1600
EPC28 2 1036 28.6±0.5 23.0±0.5 16.5±0.4 12±0.25 7.4±0.25 12.4±0.25 12.6±0.3 16.9±0.25 35.50 0.80 73.4 87.4 6407.0 147.4 60.8 2800
EPC30 1 713 30.1±0.5 23.6min 20 min 15.0±0.2 4.0±0.2 8.0±0.3 13.0±0.2 17.5±0.2 23.00 1.34 81.6 61.0 4949.0 118.3 56.2 1600
EPC34 2 946 34.0±0.7 26.7min 21.5 min 15.0±0.3 8.0±0.15 13.0±0.2 12.7±0.2 17.2±0.4 45.00 0.70 78.0 116.0 9050.0 157.5 96.8 2800
EPC39 2 932 39.0±0.7 30.7min 24.5 min 18.0±0.3 10.0±0.15 15.6±0.2 14.1±0.2 19.6±0.2 72.50 0.50 85.5 163.8 6140.0 188.9 139.5 3200
EPC46.5 2 757 46.5±0.5 37.4±0.5 30.0±0.5 21.0±0.2 12.0±0.2 19.6±0.3 15.5±0.2 22.0±0.3 125.00 0.44 101.0 229.0 23130.0 254.2 211.6 4800
EPC54 2 832 54.5±0.7 43.5±0.5 35.0±0.7 26.5±0.3 14.0±0.2 21.5±0.3 19.2±0.3 27.2±0.4 200.00 0.40 130.8 328.0 43950.0 326.4 284.6 6000
