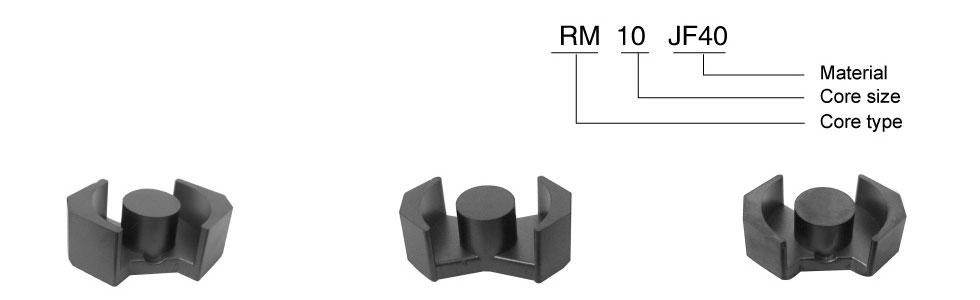

RM形フェライトコア

磁性材料は、各種電気機器、電子部品に利用されています。スピネルは、豊富な経験で、磁性材料の製造とカスタマイズをします。またお客様の実際のニーズに応じて、製品素材の調整と改善を行うことが出来ます。

RM形フェライトコアは、ドライブ トランス、高周波トランス、パワーインダクタ、高周波チョーク コイルで主に使用されます。

変圧器フェライトコアの特性
1. 生産ライン従って最終的な磁気製品の安定した品質と、機能を可能にした多くの高精度と機能的な加工機が備わっています。
2. すべての原料は、日本と中国の大規模な製鉄工場から購入しています。さらに長期的な協力により高品質であることを保証します。
3. 各製造プロセスですべての製品は、一連の厳密な検査を受けます。
4. 磁気素子が長寿命なので、製品品質の劣化問題から解放されます。

包装
工場出荷前にすべての磁気製品は、破損や損傷を避けるためパッキングします。包装方法はお客さまで決めることができます。

ドライブ トランスフェライトコアの技術的パラメーター

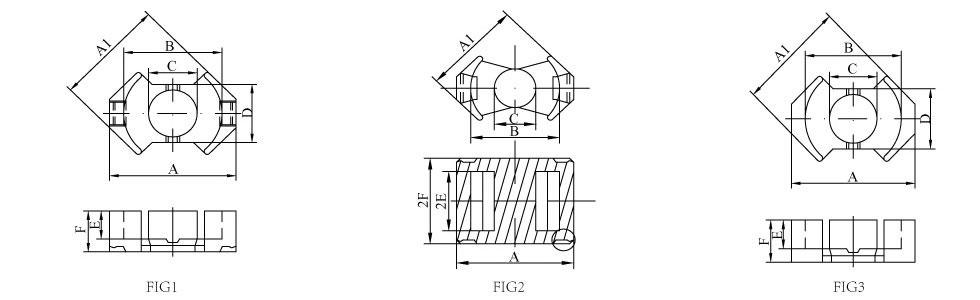

Name Drawing No. Dimensions (mm) Weight Parameters AL±25% (nN/H2)
A A1 B1 B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) Aw(mm²) Amin(mm²) JF40 JF44
RM4 791 10.8±0.2 9.6±0.2 8.15±0.15 3.8±0.1 4.5±0.1 3.6±0.15 5.2±0.15 1.70 1.7 22.5 13.9 313 15.7 11.3 1000 1030
RM5 792 14.3±0.3 12.05±0.25 10.4±0.2 4.8±0.1 6.6±0.2 3.25±0.15 5.2±0.15 3.60 0.9 22.1 23.8 526 18.2 18.1 1800 2000
RM6 773 17.5±0.3 14.4±0.2 12.65±0.3 6.24±0.1 7.9±0.3 4.15±0.15 6.2±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM6 773-1A 17.6±0.3 14.4±0.3 12.65+0.3-0.25 8.4min 6.3±0.15 8.0±0.3 4.1±0.15 6.2±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM6A 1522 18.3±0.3 15.3±0.3 13.2min(13.6) 9.6min 6.2±0.1 8.1±0.3 4.3±0.15 6.3±0.15 5.30 0.8 28.6 36.6 1050 26 31.2 2300 2400
RM7 895 19.9±0.4 16.85±0.35 15.1±0.3 7.05±0.15 7.05±0.15 5.4±0.15 7.775±0.15 8.00 0.8 34.4 43.0 1479 34.5 2300 2400
RM7A 1507 19.9±0.4 16.85±0.3 15.10±0.35 11.0min 7.10±0.15 7.10±0.15 8.85+0.30.2 13.6±0.2 8.20 0.89 35.6 39.7 1414 2400
RM7B 1521 20.1±0.3 16.85±0.3 15.3min(15.6) 11.6min 7.1±0.15 7.10±0.15 4.45±0.15 6.75±0.15 8.00 0.80 34.4 43.0 1479 2300 2400
RM8 747 23.2-0.9 19.3±0.4 17.0min 8.4±0.15 10.8±0.2 5.6±0.15 8.3±0.15 12.00 0.60 38.0 64.0 2430 48.9 55.4 3300 3400
RM8 1511A 22.75±0.4 19.35±0.35 17.3±0.3 10.5min 7.3±0.2 10.8±0.2 5.5±0.15 8.2±0.07 12.00 0.59 38.0 64.0 2430 48.9 55.4 3300 3400
RM8A 921 22.75±0.45 19.35 ±0.35 17.0min 8.4±0.15 10.8±0.2 5.65±0.15 8.35±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM8B 1504 22.75±0.45(22.95) 19.35 ±0.35 17.3±0.3 11.1min 8.4±0.15 10.8±0.2 5.65±0.15 8.35±0.15 12.00 0.59 38.0 64.0 2430 3300 3400
RM8C 1518 22.75±0.45(22.95) 19.35±0.35(19.55) 17.6±0.3 11.1min 8.4±0.15 10.8±0.2 5.65±0.2 8.35±0.15 12.00 0.59 38.0 64.0 2430 48.9 55.4 3300 3400
RM8D 1519 22.75±0.4 19.35±0.35 17.3±0.3 11.15±0.3 8.4±0.15 10.8±0.2 4.9±0.15 7.6±0.15 12.00 0.60 38.0 64.0 2430 48.9 55.4 3300 3400
RM8E 1523 23.3±0.4 20.0±0.4 17.5min 10.8min 8.45±0.15 10.8±0.2 5.7±0.15 8.2±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM8F 1527 22.75±0.45 19.3±0.4 17.3min 10.8min 8.4±0.15 10.75±0.15 5.75±0.15 8.3±0.15 12.00 0.59 38.0 64.0 2430 49.8 55.5 3300 3400
RM10 783 27.85±0.65 21.45±0.55 21.65±0.45 10.7±0.2 13.25±0.25 6.35±0.15 9.3±0.15 22.50 0.45 44.0 98.0 4310 69.5 89.1 4200 4500
RM10A 800-1 27.85±0.65 21.45±0.55 21.65±0.45 10.6±0.2 13.25±0.25 6.35+0.2-0.15 9.3+0.2-0.15 22.50 0.50 44.0 98.0 4310 69.5 89.1 4200 4500
RM10B 944 27.85±0.65 21.45±0.55 21.65±0.45 10.7±0.2 13.25±0.25 6.35+0.25-0.1 9.1±0.15 20.00 0.50 44.0 95.0 4312 69.5 89.1 4500 5450
RM10C 1508 27.85±0.45 24.15±0.4 21.65±0.45 13.0min 10.7±0.2 13.25±0.25 6.35±0.15 9.3±0.1 22.60 0.53 47.9 90.5 4331 4500
RM10D 1512 28.2 ±0.5 24.2±0.5 22.0 ±0.3 14.2min 10.65±0.15 18.68(Ref) 6.35±0.15 9.15 ±0.15 22.00 0.51 46.8 90.5 4243 4500
RM10E 1517 28.2±0.4 24.2±0.4 22.0±0.4 14.2min 10.7±0.15 13.25±0.2 6.4±0.15 9.4±0.1 22.50 0.52 46.8 90.5 4243 4200 4500
RM12 893 36.75±0.65 29.25±0.55 25.0min 12.6±0.2 16.0±0.3 8.55±0.25 11.85±0.25 44.00 0.40 56.9 140.0 7970 110 125 5300 6100
RM14 793 41.6±0.6 34.2±0.5 29.0min 14.75±0.25 18.7±0.3 10.55±0.25 15.05±0.25 75.00 0.41 72.2 178.0 12851 155 168 5500
