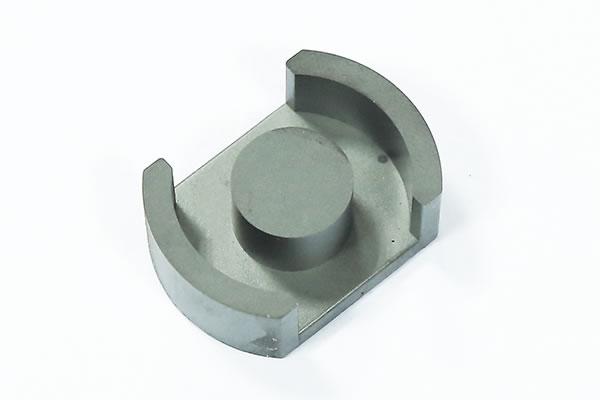

G形フェライトコア

40 年の経験と専門的技術で独自に設計した、さまざまな形状と仕様のフェライトコア は900 種類を超えます。それは多数の材料を所有している弊社の強みです。

適用:ドライブトランス、高周波トランス、パワーインダクタ、高周波チョークコイル

トランスフェライトコアの主な利点
1. 品質保証を第一に、信頼性の高い原料メーカーの日本JFE、韓国 RG 、中国製鐵など主な酸化第二鉄から仕入れます。マンガン酸化物の主なメーカーは、湖南省特殊金属材料工場、Kingray New Materials Science & Technology Co., Ltd.です。
2. 優れた品質と高い費用対効果の確保のため、当社では東芝窯、玉川プレスから輸入しています。最新の CNC 研削盤だけでなく、高度な焼結技術と形成技術をもたらしました。現在では12,000 トンの年間生産量を実現することができます。

包装
工場出荷前にすべての磁気製品は、破損や損傷を避けるためパッキングします。包装方法はお客さまで決めることができます。

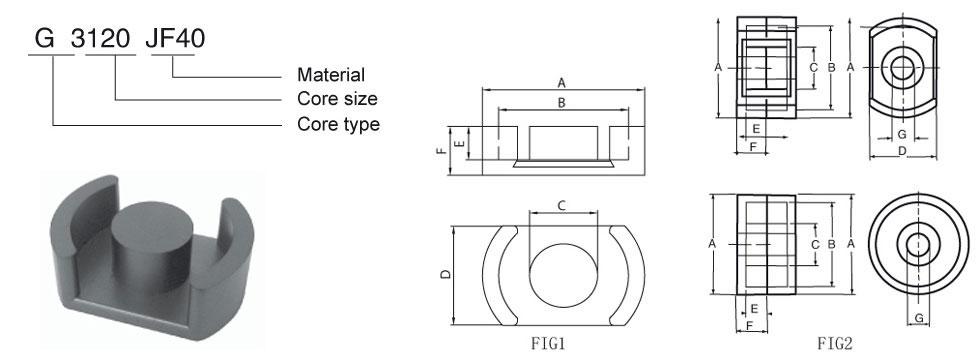

ドライブ トランスフェライトコアの技術的パラメーター
Name Drawing No. Dimensions (mm) Notes Weight Parameters AL±25% (nN/H2)
A B B2 C D E F (g) C1 Le(mm) Ae(mm2 ) Ve(mm3 ) AW (mm²) Amin(mm²) JF40 JF44
G2310 1500 22.7±0.45 18.3±0.4 9.7±0.2 15.25±0.3 3.9±0.2 5.2±0.2 9.7 0.58 30.42 52.28 1591 33.5 39.65 4000
G28 1531 28.0±0.6 16.0±0.3 22.0±0.4 4.0±0.2 12.0±0.3 Without pin
G3014 1045 30±0.4 24.6±0.4 17.2min 12.4±0.2 20.3±0.25 4.25±0.15 7.15±0.15 35 0.4 45.2 118 6984 51.9 116.58 5500 6000
G3019A 1502 30.0±0.5 25.5±0.3 18.8min 13.2±0.2 20.3±0.3 6.7±0.2 9.5±0.2 30.4 0.46 50 108.1 5408 5000
G30C 1513 30.0±0.4 24.6±0.4 17.1±0.3 12.4±0.2 20.3±0.25(20.22) 5.125±0.15 8.025±0.1 Double-gap 25.4 0.36 42.9 120.6 5171.5 5800
G3120 806 31.0±0.5 24.8min 16.8min 13.0±0.2 20.4±0.3 6.8±0.2 10.0±0.2 36.2 0.35 41.7 119 4930 80.2 132.73 5000 5500
G3312 877 33.20±0.5 26.60±0.40 13.50±0.2 23.7±0.30 3.20±0.15 6.10±0.15 32.1 0.27 39.2 144.3 5655 41.9 137.46 8000
G3319 877 33.2±0.5 26.6±0.4 13.5±0.2 23.7±0.30 6.5±0.15 9.4±0.15 41.5 0.33 48.6 147 7144 85.2 137.46 5000
G3318B 1044 33.3±0.4 26.8±0.4 18.2min 13.8±0.2 24±0.3 6.2±0.15 9.2±0.15 41.5 0.3 48.6 147 7144 80.6 144 5500
G33C 1520 33.5±0.5 26.8±0.5 18.2min 13.3±0.2 23.35±0.35 3.1±0.2 5.6±0.2 Single-gap 26.3 0.21 29.7 143 4247.1 5000
G3319D 1525 33.2±0.5 26.8±0.4(26.9) 18.5min 13.4±0.2 23.7±0.3 6.75±0.15 9.55±0.15 37 0.39 53.5 138.8 7431.4 5500
G3319E 1705 33.3±0.4 26.8±0.4 17.2min 13.8±0.2 24.0±0.3 6.7±0.15 9.7±0.15 Double-gap 41.5 0.33 48.6 147 7144 85.2 137.46 5000
G3420 858 33.7±0.5 27.5min 20.6±0.4 13.7±0.2 24.0±0.3 7.2±0.15 10.0±0.2 44.2 0.33 50.4 151 7610 102.2 133.17 5500 6000
G34A 858-1 33.7±0.5 27.5min(28) 20.9±0.4 13.7±0.2 24.0±0.3(23.9) 7.2±0.15 10.0±.2 44.2 0.33 50.4 151 7610 102.2 133.17 5500 6000
G4011 927-1 39.8±0.5 33.2±0.5 20.8min 16.0±0.25 28.3±0.35 3.2±0.2 5.2±0.2 31.8 0.3 40.9 136.6 5591 70.5 135.84 6600
G4015 927-1 39.8±0.5 33.2±0.5 20.8min 16.0±0.25 28.3±0.35 4.55±0.2 7.5±0.2 46.9 0.22 38 169.7 6447 78.3 167 8000
G4025 927 39.8±0.5 33.2±0.5 20.0min 16.0±0.25 28.3±0.35 9.2±0.2 12.8±0.2 71 0.33 68.5 205 14042 158.2 201.06 5800 6000
G40B 1514 39.6±0.45 33.1±0.4 20.4±0.35 16.0±0.25 28.3±0.35(20.22) 7.65±0.15 11.25±0.1 Double-gap 61.8 0.31 63.4 202.3 12838 6200
G40C 1516 39.8±0.45 33.2±0.4 20.4±0.35 16.0±0.25 28.3±0.35(28.22) 5.9±0.15 8.9±0.1 Double-gap 55.3 0.30 57.48 189.2 10875.2
