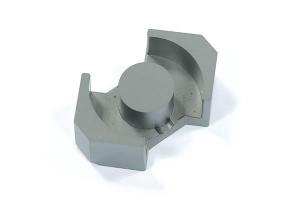

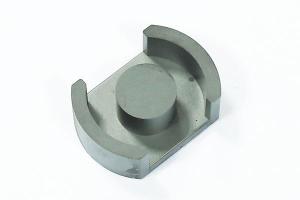

 PQ形フェライトコア

弊社の 40 年間の開発の成果は、さまざまな形状と仕様のフェライトコアの単独開発、カスタマイズしたものは900 種類以上に及びます。

適用: ドライブ トランス、高周波トランス、パワーインダクタ、高周波チョーク用コイル

変圧器フェライトコアの特性
このタイプのフェライトコアは、高温低消費材と高温で比較的低消費電力損失を示す高透磁率材料から作られます。また別のアプリケーションフィールドに合わせ、小さいサイズの製品をカスタマイズできます。

包装
工場出荷前にすべての磁気製品は、破損や損傷を避けるためパッキングします。包装方法はお客さまで決めることができます。

ドライブ トランスフェライトコアの技術的パラメーター
Name Drawing No. Dimensions (mm) Weight Parameters AL±25% (nN/H2 )
A B1 B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) JF40 JF44 JF95
PQ2016 788 20.5±0.4 18.0±0.4 12.0min 8.8±0.2 14.0±0.4 5.15±0.2 8.1±0.2 13 0.61 37.6 62 2330 3400 3450
PQ2020 788 20.5±0.4 18.0±0.4 12.0min 8.8±0.2 14.0±0.4 7.15±0.2 10.1±0.2 16 0.69 45.4 62 2790 2800 2950
PQ20A 1503 21.0±0.4 18.5min 12.6min 8.8±0.2 14.0±0.4 5.2±0.2 8.1±0.2 12.6 0.63 39.2 62.5 2454 2800
PQ22.5 1526 22.5±0.45 18.9±0.35 13.0min 9.4 +0.1 -0.2 15.0±0.3 5.6 +0.2 -0.1 8.7±0.1 12.60 0.63 39.2 62.5 2454 2800
PQ2608 1505 26.5±0.45 22.50±0.45 15.5min 12.00±0.2 19.0±0.45 2.25±0.15 3.90±0.15 11.5 0.28 31.2 113.04 2679.5 4000
PQ2620 790A 26.5±0.45 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 5.95±0.2 10.2±0.25 31.0 0.39 46.3 119.00 5490.0 5300 5500
PQ2620 790B 26.5±0.45 22.5±0.45 16.0min 12.0±0.2 19.0±0.4 5.95±0.15 10.275±0.15 31.0 0.40 46.3 119.00 5490.0 5300 5500
PQ2620A 923 26.5±0.4 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 5.75±0.15 10.07±0.13 31.0 0.40 46.3 119.00 5490.0 5300 5500
PQ2625 790A 26.5±0.45 22.5±0.45 15.5min 12.0±0.2 19.0±0.45 8.0±0.2 12.4±0.2 36.0 0.47 55.1 118.00 6530.0 4400 4600
PQ2720 894 27.5±0.5 23.5±0.45 16.8min 12.0±0.2 19.0±0.45 6.0±0.2 10.07±0.25 34.0 0.39 45.8 116.80 5305.0 5300 5700
PQ3023 1506 30.0±0.5 25.5±0.5 17.8min 13.3±0.3 20.0±0.35 8.075±0.15 11.375±0.15 37.1 0.47 59.9 127.0 6906.8 6200
PQ3220 865 32.5±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 5.7±0.25 10.3±0.25 43.5 0.32 53.4 163.4 8762.0 6500 6950
PQ3225 865 32.5±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 8.2±0.25 12.8±0.25 52.0 0.46 60.6 161.2 9765.0 5500 5800
PQ3228A 776 32.0±0.5 27.5±0.5 19.0min 13.45±0.25 22.0±0.5 9.65±0.25 14.0±0.25 55.0 0.43 69.8 161.0 11238.0 4800 4950
PQ3230 865 32.0±0.5 27.5±0.5 19.5min 13.45±0.25 22.0±0.5 10.9±0.25 15.5±0.25 59.0 0.46 74.6 164.2 12249.0 4600 4900
PQ3240 1515 32.0± 0.5 27.5± 0.5 19.0min 13.45±0.25 22.0±0.4 15.5± 0.2 20.0± 0.2 70.7 0.6 93.88 164.2 15415.1 4800
PQ32B 1056 32.5±0.5 27.5± 0.5 19.5min 13.45±0.25 21.3 +0.3 -0.4 8.3±0.15 12.7±0.2 47.8 0.5 61.0 159.0 9699 5000
PQ32C 1532 32.5±0.5 28.0±0.5 20.0min 13.45±0.3 22.0±0.5 5.7±0.25 10.3±0.25 47.8 0.5 61.0 159.0 9699 5000
PQ3535 745 35.5±0.5 32.0±0.5 23.5min 14.3±0.25 26.0±0.5 12.5±0.25 17.35±0.25 73.00 0.45 84.0 184.9 15542 4400 4550
PQ3812 1018 38±0.65 32.8±0.65 25.85min 14.3±0.25 21.32±0.4 2.6±0.2 6.1±0.2 29.60 0.30 41.9 143.8 6028 4000
PQ3813 1018 38±0.65 32.8±0.65 25.85min 14.3±0.25 21.32±0.4 3.4±0.15 6.4±0.15 29.20 0.30 43.6 129.1 5627.4 4000
PQ3813B 1529 38.2±0.6 33 +0.6 -0.3 ( 33.1 ) 27min 14.25±0.2 21.2±0.3 3.4 +0.2 -0.15 6.4 +0.2 -0.15 29.20 0.36 42.06 116.59 ####### 2400
PQ39 1008 39.0±0.45 33±0.4 28.2±0.3 14±0.3 21.0±0.3 3±0.2 6.2±0.2 29.60 0.50 51.5 105.2 5418 5500
PQ39A 1530 39.1±0.6 34.0±.5 25.6±0.45 16.35±0.25 27.5±0.4 8.95±0.15 13.75±0.2 81.70 0.31 66.8 217.0 14494.1 5500 3300
PQ4013 1524 40.0 ± 0.5 33.5±0.5 27.0±0.5 14.3 +0.2 -0.3 21.0±0.35 3.6±0.2 6.5±0.2 32.20 0.35 46.83 132.45 6202.6 2300
PQ42 1050 41.6±0.6 33.5±0.6 30.5min 14.6±0.2 18.0±0.3 2.9±0.15 5.9±0.15 28.20 0.40 41.6 91.8 3815.3 5750 6000
