ドライブトランス用トロイダルコア, H

フェライトトロイダルコア、フェライトトロイド、フェライト リング

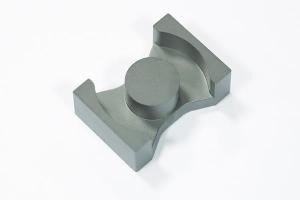

 H形フェライトコア (トロイダルコア)

当社が 40 年間磁気製品でビジネスを行ってきた。技術的な経験電気機器及び電子製品の優れた品質フェライトコアを作り出すことができるようになります。現在、我々 は、少なくとも 10 種類の資材と無数の顧客、国内外でフェライトコア以上 900 種類あります。

トロイダルコアの主な特徴
1.トランス コアのタイプは高温低消費材と高温で比較的低消費電力損失を示す高透磁率材料から作られました。また、別のアプリケーション フィールドに合わせて小さいサイズ製品をカスタマイズできます。
2. 優れた品質と高い費用対効果を確保するため、当社インポート東芝窯、玉川を押すと最新の CNC 研削盤だけでなく、高度な焼結技術そして技術の形成をもたらした。だからこそ 12,000 トンの年間生産量を実現することができます。
3. 製品の品質に大きな注意を払うし、最終製品に原料から厳格なテストを実施します。高精度の測定器、ブルカー x 線蛍光分析装置、高周波電力測定器・開拓者 S4 x 線蛍光分光光度計等があります。

適用:ドライブトランス、高周波トランス、パワーインダクタ、平面トランス

ドライブ トランス用トロイダルコアの技術的なパラメーター
Name FIG. Drawing No. Dimensions (mm) Parameters Weight
A B C E F G C1 Ae(mm2) Le(mm) Ve(mm3) (g)
UYY10 1 394 32-0.5+1.0 13.0±0.5 10-0.3+0.2 14.0±0.25 22.0±0.3 29.3±0.5 1.42 76.1 110.8 8432 40.0
UYY11.7 1 372 41.5±0.5 19.05 min 11.7±0.3 20.5±0.3 30.0±0.3 35.3±0.5 1.5 102.5 154.7 15853 76.7
UYY14 1 358 53.45±0.75 26.0±0.75 14.0±0.5 14.5+0.4-0.1 27.5±0.5 47.0±0.75 0.95 162.2 153.7 24919 122.0
UYY16B 1 378 58.7±1.0 25.5 min 16.0±0.3 17.0±0.3 29.0±0.3 54.2±1.0 0.88 186.9 167.9 31378 167
