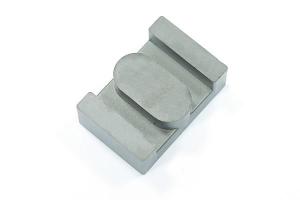

 EC形フェライトコア

スピネルは高品質フェライトコアの包括的な範囲を生産し、多くの経験を蓄積してきました。強磁性コアの大半は、ドライブ トランス、高周波トランス、パワーインダクタ、高周波チョーク コイルで使用されます。

トランスフェライトコアの特性
1.信頼性の高いパフォーマンスと幅広いアプリケーションである、900以上の 仕様の磁気素子を生成する10 種類以上の原料をご用意します。
2. 優れた品質と高い費用対効果を確保するため、当社では東芝窯、玉川プレスを輸入し、最新の CNC 研削盤だけでなく、高度な焼結技術と形成技術をもたらしました。現在では12,000 トンの年間生産量を実現することができます。
3. 品質保証第一に信頼性の高い原料メーカーから仕入れています。主な酸化第二鉄のメーカーは日本の JFE、韓国 RG、 中国製鐵などです。マンガン酸化物の主なメーカーは、湖南省特殊金属材料工場、Kingray New Materials Science & Technology Co., Ltdです。
4. 製品品質に細心の注意を払い、原料から最終製品の完成まで厳格な検査を実施します。高精度の測定器、ブルカー x 線蛍光分析装置、高周波電力測定器・パイオニア S4 x 線蛍光分光光度計等があります。

包装
工場出荷前にすべての磁気製品は、破損または損傷を避けるためにパッキングします。さらに包装方法は、お客さまが決めることができます。

ドライブトランスフェライトコアの技術的パラメーター
Name Drawing No. Dimensions(mm) Weight Parameters (mm) AL±25% (nN/H2)
A B B2 C D E F (g) C1 Le(mm) Ae(mm2) Ve(mm3) Aw(mm2) Amin(mm2) JF40
EC2520 960 25.0±0.3 19.5±0.3 9.5±0.2 11.0±0.15 5.8±0.15 9.05±0.15 16.4 0.6 43 71.3 3063.6 116 70.88 2500
EC2536 1219 24.7±0.6 18.8min 17.8 min 8.3±0.3 8.3±0.3 13.65±0.2 18.0±0.2 21.3 1.44 78.07 54.32 4240.9 1450
EC2619 809 25.5±0.5 19.8min 7.5±0.15 7.5±0.2 6.4±0.2 9.5±0.2 11.7 1.08 48.28 44.67 2156 157.4 44.18 1800
EC28 737-1 28.5±0.5 21.5min 20.0 min 9.9±0.25 11.4±0.25 12.5±0.3 16.9±0.3 33.3 0.93 75.5 81.4 6140 2300
EC2820B 1025 28.5±0.5 21.5min 19.5 min 9.9±0.25 11.4±0.25 6.5+0.2-0.12 10.0±0.2 19.6 0.6 49.8 80.5 4007.8 150.8 76.98 2500
EC2828 737 28.5±0.5 21.5min 9.9±0.25 11.4±0.25 9.8±0.2 14.0±0.3 28.5 0.74 64 81.4 5260 235.2 76.98 2800
EC2828A 805 28.5±0.5 21.5min 9.9±0.25 11.0±0.25 10.0±0.2 14.0±0.3 28.4 0.74 65.6 79.7 5230 322 76.98 2800
EC2834 737 28.5±0.5 21.5min 9.9±0.25 11.4±0.25 12.5±0.2 16.9±0.3 33.3 0.93 75.5 81.4 6140 300 76.98 2500
EC29.4 466 29.4+0.8-0.6 22.6min 9.9±0.25 11.4±0.25 10.0±0.3 14.2±0.3 30 0.78 65.58 84.25 5525 254 76.98 2500
EC29.4C 1019 29.5±0.5 22.9min 21.1 min 9.8±0.2 11.4±0.3 9.7±0.3 14.0±0.3 30 0.8 64.7 82.4 5333 263 75.1 2500
EC2928 463 29.0±0.5 22.0min 9.9±0.25 11.0±0.25 10.0±0.3 14.0±0.3 29 0.75 64 79.9 5235 252 76.98 2800
EC2928B 1210 28.9+0.6-0.3 22.5min 20.2 min 9.9±0.25 11.4±0.25 9.9+0.3-0.2 14.0±0.25 30 0.8 64.9 80.9 5250 261 77 2500
EC2934 446 29.5±0.5 22.0min 9.9±0.25 11.4±0.25 12.5±0.3 17.0±0.3 35 0.87 74.7 86.3 6444 315 76.98 2300
ECL2940 431 29.8±0.5 22.5min 9.9±0.25 9.5±0.25 15.4±0.3 20.2±0.3 35.5 1.19 88.1 74.2 6538 415.8 70.88 2100
EC2947 467 29.8±0.7 22.5min 21 min 9.5±0.15 9.5±0.2 19.5±0.2 23.5±0.2 37.1 1.5 104.3 70.9 7399.1 534.3 69.02 1500
EC3213 1208 32.0±0.5 25.5±0.5 23 min 9.9±0.25 11.4±0.25 4.05±0.15 6.2±0.15 13.5 0.5 35.3 66.9 2326 126.4 49.02
EC3224 1207 32.0±0.5 25.5±0.5 23 min 9.9±0.25 11.4±0.25 7.6±0.2 12.0±0.2 31.1 0.5 57.2 106.8 6114 237.1 76.98
EC3228 457 32.0±0.6 24.6min 9.9±0.25 11.4±0.25 9.65±0.2 14.0±0.2 33 0.77 68.1 88.5 6020 295.3 76.98 2500
EC3325 950 33.0±0.5 24.5min 20.5 min 14.8±0.2 17.0±0.25 6.8±0.2 12.3±0.2 50.9 0.3 54.5 174 8483 138.7 171.52 4800
EC3435 798 34.2±0.6 25.6min 10.8±0.3 10.8±0.3 12.1±0.3 17.3±0.2 41.4 0.8 78.5 97.9 7640 370.3 91.61 2700
EC3543 450 35.0±0.6 26.0min 11.3±0.3 11.3±0.3 15.5±0.3 21.5±0.3 51.6 0.86 93.1 103.3 9590 471.2 100.29 2500
ECL3543 465 35.3±0.6 26.4min 11.3±0.3 11.3±0.3 15.5±0.3 21.5±0.3 52 0.87 93.5 107.3 10030 486.7 100.29 2500
EC3643 419 36.0±0.6 26.5min 11.3±0.3 11.3±0.3 15.6±0.3 21.6±0.3 56 0.85 94.2 110.7 10420 489.8 100.29 2300
ECL3643 422 36.3±0.6 27.8min 11.3±0.3 11.3±0.3 15.6±0.3 21.6±0.3 54.2 0.87 94.9 106.3 10083 530.4 99.11 2300
EC38 1270 38.0±0.5 28min 24.0±0.4 17.3±0.2 20.0±0.25 7.3±0.2 13.3±0.2 74.2 0.25 59.2 238.5 14119.2
EC3942 439 39.0±0.6 29.5min 12.5±0.3 12.5±0.3 15.8±0.3 21.0±0.3 65 0.78 96.8 124.8 12089 553 122.72 2500
EC39A 470 39.0±0.4 28.63min 12.8±.2 12.8±0.2 17.0±0.25 22.7±0.25 68.5 0.7 102.4 138.1 14090 550.8 128.68 2800
EC4045 499 40.0±0.7 29.0min 13.3±0.3 13.3±0.3 15.5±0.3 22.5±0.3 78.5 78.5 98 149 14600 502.2 138.93 3000
EC4045A 1247 40±0.6 31.0±0.5 28.9±0.5 12.5±0.3 12.5±0.3 17.3±0.2 22.8±0.3 65.5 0.83 104.7 126.2 13219 3000
EC4145 421 41.0±0.7 29.2min 13.3±0.3 13.3±0.3 15.5±0.3 22.5±0.3 81.5 81.5 97.4 156.9 15290 508.4 138.93 3200
EC4235 447 42.0±07 31.6min 12.8±0.3 12.8±.3 12.5±0.3 17.7±0.3 61.6 0.65 86.38 133.87 11564 470 128.68 3000
EC4242A 454 42.0±0.7 31.7min 17.3±0.3 19.6±0.3 15.3±0.3 21.3±0.3 117.6 0.4 94.1 234.5 22080 455.9 233.57 4600
EC4245 498 42.0±0.7 30.5min 15.2±0.3 15.2±0.3 15.4±0.3 22.4±0.3 98.9 0.51 97.6 190.3 18569 486.6 181.46 3600
EC4343A 494 43.0±0.7 33.0min 17.3±0.3 19.6±0.3 15.4±0.3 21.4±0.3 118.3 0.41 95.9 231.6 22198 499 225.87 4800
EC4344B 441 43.0±0.7 31.5min 15.0±0.3 15.0±0.3 15.3±0.3 22.0±0.3 96.5 0.53 98 184.8 18112 520.2 176.71 3600
EC4345 443 43.0±0.7 31.5min 15.2±0.3 15.2±0.3 15.6±0.3 22.4±0.3 99.9 0.52 99.2 189 18750 524.2 181.46 3600
EC4345C 442 43.0±0.7 31.0min 15.5±0.3 15.5±0.3 15.5±0.3 22.5±0.3 104.3 0.5 98.5 198.8 19581 496 188.69 3600
EC4348 460 43.0±0.7 31.0min 15.5±0.3 15.5±0.3 16.0±0.3 23.8±0.3 108 0.51 104.3 206.1 21488 496 188.69 3600
EC4443A 464 44.0±0.7 34.0min 17.3±0.3 19.6±0.3 15.6±0.3 21.4±0.3 110 0.43 101.7 235.7 23982 521 227.36 4800
EC4445 451 44.0±0.7 32.5min 14.8±0.3 14.8±0.3 16.4±0.3 22.3±0.3 94 0.58 102.5 173 17800 597 172.03 3800
EC4949A 423 49.0±0.8 36.5min 16.3±0.3 16.3±.3 18.2±0.3 24.5±0.3 126.3 0.54 113.8 210.2 23942 753.5 205.38 4200
EC4954 495 49.0±0.8 36.5min 17.2±0.3 17.2±0.3 18.7±0.3 27.0±0.3 150.5 0.49 117.6 242.4 28502 740.5 230.13 4500
ECL4955 433 49.0±1.0 37.6min 17.0±0.3 17.0±0.3 18.4±0.3 27.4±0.3 144 0.5 117.1 233 27274 776.5 207.48 4200
EC5346 420 53.4±0.8 38.7min 20.0±0.3 21.5±0.3 16.3±0.3 23.2±0.3 180 0.33 106.6 319.8 34085 625.9 296.7 6200
EC5448A 493 54.0±0.8 40.0min 20.0±0.3 21.0±0.3 16.0±0.3 23.8±0.3 183.3 0.34 108.5 321 34817 656 314.16 6300
EC5450 497 54.2±0.8 41.0min 18.9±0.3 18.9±0.3 17.5±0.3 25.1±0.3 170.1 0.42 116 277.7 32223 791 268.06 4800
EC5548 458 55.2±0.8 38.4min 20.0±0.3 21.5±0.3 16.2+0.2-0.3 24.2±0.3 194 0.33 112.3 344.5 38679 596.2 314.16 6300
EC5962 418 59.8±1.4 43.6min 21.6±0.5 21.6±0.5 22.45±0.4 31.0±0.4 271.9 0.37 139.2 368 51500 1010.3 366.44 6000
EC7069 436 70.0±0.15 45.0±1.2 16.4±0.4 16.4±0.4 22.75±0.4 34.5±0.4 207.5 0.49 139.1 282.5 39297 1278.6 211.24 4200
